ULTRAMID® A 216 Y10: Dengeli Performans için Molibden Disülfürle Modifiye Edilmiş PA66 Sınıfı

Geniş mühendislik plastikleri ailesinde poliamid 66 (PA66) her zaman önemli bir konuma sahip olmuştur.BASF'ın ULTRAMID®'iserisi bu alandaki en temsili ürün gruplarından biri olarak duruyor. ULTRAMID® portföyü, PA6, PA66, PA66/6 kopoliamid, PA610 ve PA6T/6 gibi yarı aromatik poliamidler dahil olmak üzere çok çeşitli baz polimerler üzerine inşa edilmiş olup, takviyesiz, cam elyaf takviyeli, mineral dolgulu ve uzun cam elyaf takviyeli kaliteler gibi modifikasyon teknolojileriyle birleştirilmiş olup, geniş bir performans gereksinimleri yelpazesini kapsayan mühendislik plastik çözümleri sunar. Bunlar arasında,ULTRAMID® A 216 Y1Molibden disülfit (MoS₂) yağlayıcıyla modifiye edilmiş bir enjeksiyon kalıplama PA66 sınıfı olan 0, mükemmel kendinden yağlama özellikleri ve aşınma direnciyle öne çıkıyor ve bu da onu çok sayıda hassas bileşen için tercih edilen bir seçim haline getiriyor.

1. Temel Fiziksel Özellikler: Performansın Arkasındaki Sabit Veriler

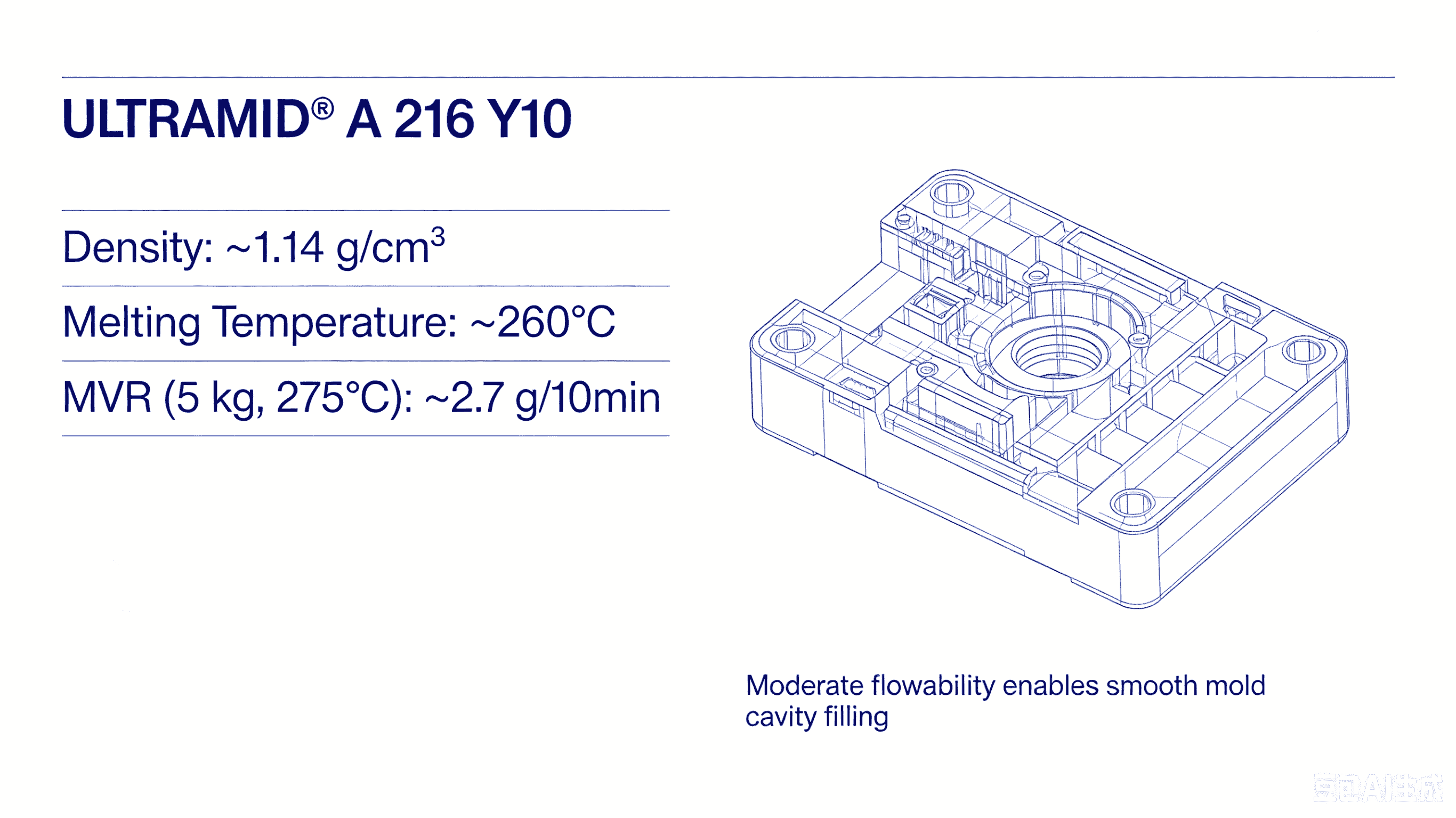

ULTRAMID® A 216 Y10Torba başına 25 kg'lık standart ambalajla pelet formunda tedarik edilen, molibden disülfit yağlayıcı içeren bir PA66 reçinesidir. Yoğunluğu yaklaşık 1,14 g/cm³ olup erime sıcaklığı 260°C civarındadır. 275°C ve 5 kg'lık yük koşulları altında, eriyik akış hızı yaklaşık 2,7 g/10 dakikadır; bu, kalıp boşluklarının düzgün bir şekilde doldurulmasına olanak tanıyan orta düzeyde akışkanlığa işaret eder ve bu da onu karmaşık şekilli parçaların enjeksiyonla kalıplanması için uygun kılar. Ürün tipik olarak koyu gri bir görünüm sergiler.

2. Temel Özellikler: Neden Bu Kadar Saygı Görüyor?

Mekanik Mukavemet ve Sertlik: ULTRAMID® A 216 Y10, takviyesiz durumunda bile yüksek mekanik mukavemet ve sertlik gösterir. Çekme modülü 2.900 MPa'ya, çekme mukavemeti 82 MPa'ya ve kopma uzaması %60'a ulaşır. Bu rakamlar, bu malzemeden yapılan bileşenlerin, uzun süreli hizmet boyunca şekil ve yapısal stabiliteyi korurken önemli dış kuvvetlere ve yüklere dayanabildiğini göstermektedir.

Termal Performans: PA66'nın kendisi, malzemeye mükemmel ısı direnci sağlayan yüksek bir erime noktasına (yaklaşık 260°C) sahiptir. Vicat yumuşama sıcaklığı 221°C olup, yüksek sıcaklıktaki ortamlarda istikrarlı performans ve deformasyona karşı direnç sağlar.

Düşük Sıcaklık Tokluğu: Düşük sıcaklıklarda kırılgan hale gelen birçok malzemenin aksine ULTRAMID® A 216 Y10, soğuk ortamlarda bile iyi tokluğu korur. 23°C'deki çentikli Charpy darbe mukavemeti 7 kJ/m² olup, düşük sıcaklık darbesine karşı direnç gerektiren uygulamalarda veya soğuk iklimlerde olağanüstü iyi performans gösterir.

Kimyasal Direnç: Malzeme yağlar, yakıtlar, hidrolik sıvılar, soğutucular, soğutucular, temizlik maddeleri, alifatik ve aromatik hidrokarbonlar dahil olmak üzere çok çeşitli kimyasallara karşı iyi direnç gösterir. Bu direnç, bileşenlerin zorlu kimyasal ortamlarda bütünlüğünü ve hizmet ömrünü garanti eder.

Elektriksel Özellikler: Mükemmel bir yalıtım malzemesi olan ULTRAMID® A 216 Y10, yüksek hacim ve yüzey direnci sunarak elektriksel yalıtım bileşenleri için uygun hale getirir. Hem 1,6 mm hem de 3,2 mm kalınlıklarda UL 94 V 2 alev derecesine ulaşarak elektronik ürünlerin güvenlik gereksinimlerini karşılar.

Kayma Sürtünmesi ve Aşınma Direnci: Molibden disülfit (MoS₂) yağlayıcı katkısı sayesinde bu kalite, düşük sürtünme katsayısı ve mükemmel aşınma direnci sergiler. Özellikle sürtünmenin ve aşınmanın azaltılmasının kritik olduğu rulmanlar, dişliler, kaydırıcılar ve diğer bileşenler için çok uygundur; enerji kayıplarını azaltmaya ve parça servis ömrünü uzatmaya yardımcı olur.

Boyutsal Kararlılık: Diğer PA66 malzemeleriyle karşılaştırıldığında, ULTRAMID® A 216 Y10 nispeten düşük nem emme özelliğine sahiptir ve çevresel nem dalgalanmalarının neden olduğu boyutsal değişikliklere karşı daha az duyarlıdır. Bu, onu özellikle sıkı toleransların gerekli olduğu elektronik ve elektrikli ekipmanlardaki konektörler gibi hassas bileşenler için değerli kılar.

3. Tipik Uygulamalar: Otomotivden Elektroniğe

Yukarıdaki olağanüstü özelliklerden yararlanan ULTRAMID® A 216 Y10, birçok endüstriyel sektörde yaygın kullanım alanı bulmaktadır:

• Otomotiv: Güç aktarım bileşenleri, motor çevre parçaları, dış gövde bileşenleri;

• Elektrik ve Elektronik: Hassas konektörler, anahtarlama donanımı, elektrik yalıtım bileşenleri;

• Endüstriyel Makineler: Dişliler, rulmanlar, kaydırıcılar ve diğer aşınmaya dayanıklı parçalar.

4. İşleme ve Saklama Kuralları

ULTRAMID® A 216 Y10 enjeksiyon kalıplamaya uygundur. Saklama kabı açılmışsa yaklaşık 80-85°C sıcaklıktaki sıcak havada kurutulması tavsiye edilir; nem içeriği %0,2'yi aşarsa kurutma zorunludur. Tavsiye edilen kalıp sıcaklığı yaklaşık 60 80°C'dir. Malzeme serin, kuru, iyi havalandırılmış, ısı kaynaklarından ve açık alevlerden uzakta, saklama sıcaklığı ideal olarak 50°C'nin altında olan bir alanda depolanmalıdır.

Çözüm

Özetle, ULTRAMID® A 216 Y10, molibden disülfit (MoS₂) yağlayıcıyla modifiye edilmiş, dengeli, proses dostu bir PA66 sınıfıdır. Herhangi bir özellikte aşırı performans peşinde koşmaz; bunun yerine mekanik güç, ısı direnci, tokluk, kimyasal direnç, elektrik yalıtımı ve kendinden yağlamalı aşınma direnci arasında mükemmel bir denge sağlar. Bu "çok yönlü" profil, hassas bileşenler için malzeme seçerken mühendisler ve satın alma profesyonelleri için onu güvenilir ve değerli bir seçenek haline getirir.
