Plastik büzülme hızını ve modifikasyon yöntemlerini etkileyen faktörler

Plastik büzülme oranını etkileyen faktörler

1. Malzeme Etkisi:

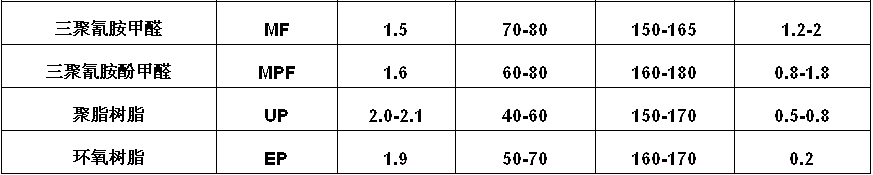

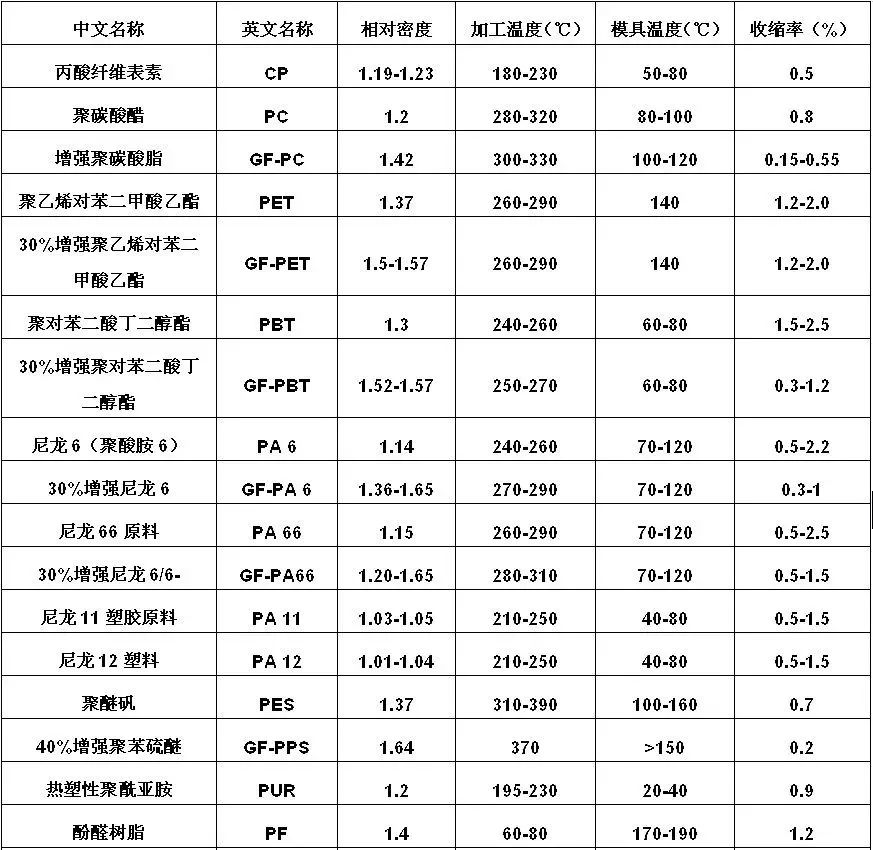

    (1) Malzeme tipi: Farklı plastik tipler farklı büzülme oranlarına sahiptir (bakınız Tablo 1).

Tablo 1'den, termoplastikler arasında%40 cam fiber takviyeli PP'lerin en düşük büzülme oranına (%0.2) sahip olduğu görülebilirken, termosetler arasında epoksi reçinesi en düşük büzülme oranına (%0.2) sahip olduğu görülebilir. Floroplastikler en yüksek büzülme oranına sahiptir ve yaklaşık%6'ya ulaşır; ardından maksimum%5 büzülme oranı ile düşük yoğunluklu polietilen (LDPE).

    (2) Malzeme kristalliği: Aynı malzeme için, düşük kristallik daha küçük bir büzülme oranı ile sonuçlanır. Çeşitli etkileyici faktörler arasında, reçine kristallik derecesi büzülme üzerinde en önemli etkiye sahiptir.

    (3) Malzeme Moleküler Ağırlık: Aynı malzeme için, daha yüksek moleküler ağırlık daha küçük bir büzülme hızına yol açar. Aynı moleküler ağırlığa sahip reçineler, ancak daha iyi akışlanabilirlik daha düşük kalıp büzülmesi sergiler.

    (4) Malzeme Modifikasyonu: Temel reçineye diğer reçineler, elastomerler veya dolgu maddeleri eklemek, büzülme hızını değişen derecelere düşürür. Reçine büzülme hızındaki farklılıklar, eriyik işleme sırasında parçaların boyutsal doğruluğunu büyük ölçüde etkiler. Yüksek hassasiyetli plastik parçalar üretmek için düşük büzülme oranlarına sahip reçineler kullanılmalıdır. Örneğin, PP reçinesi%1.8-%2,5 büzülme oranı vardır ve büzülmesi azalan moleküler ağırlık ile artar, bu da yüksek hassasiyetli PP parçaları üretmeyi zorlaştırır.

2. Soğutma Süreci Etkisi:

    (1) Sabit kalıplama sıcaklığı ile enjeksiyon basıncının artması büzülmeyi azaltır.

    (2) Tutma basıncının arttırılması büzülmeyi azaltır.

    (3) Eriyik sıcaklığının arttırılması büzülmeyi hafifçe azaltır.

    (4) Daha yüksek kalıp sıcaklığı büzülmeyi arttırır.

    (5) Daha uzun tutma süresi büzülmeyi azaltır (geçit katılaşmasından sonra büzülme etkilenmez).

    (6) Daha uzun kalıp içi soğutma süresi büzülmeyi azaltır.

    (7) Daha yüksek enjeksiyon hızı, büzülmeyi hafifçe arttırma eğilimindedir (küçük etki).

    (8) Kalıp büzülmesi büyüktür, shrinaj sonrası küçüktür; Shrinaj sonrası ilk iki gün boyunca önemlidir ve yaklaşık bir hafta sonra stabilize olur.

3. bölüm yapısı etkisi:

    (1) Kalın duvarlı parçalar ince duvarlı parçalardan daha yüksek büzülmeye sahiptir.

    (2) Ekleri olan parçalar, ekleri olmayan parçalardan daha düşük büzülmeye sahiptir.

    (3) Karmaşık şekilli parçalar, basit şekilli parçalardan daha düşük büzülmeye sahiptir.

    (4) Uzunluk yönündeki büzülme, kalınlık yönünde büzülmeden daha azdır.

    (5) İç delikler yüksek büzülme gösterirken, dış özellikler düşük büzülme sergiler.

4. Sol Yapı Etkisi:

    (1) Daha büyük kapı boyutu büzülmeyi azaltır.

    (2) Kapı yönüne dik büzülme azalır, kapı yönüne paralel büzülme artar.

    (3) Kapıdan uzaktaki alanlar, kapının yakınındaki alanlardan daha düşük büzülmeye sahiptir.

    (4) Kalıpla kısıtlanan parçanın bölümleri daha düşük büzülme sergiler, kısıtlanmamış bölümler daha yüksek büzülme sergiler.

Plastik büzülme hızını azaltmak için değişiklik yöntemleri

1. Fiber Dolgu:

   Lifler çeşitli inorganik ve organik lifleri içerir. Örnek olarak cam elyafın alınması, PP reçinesine% 35 cam elyaf eklemek, büzülme oranını% 1.8'den (doldurulmamış)% 0.5'e düşürebilir. Son yıllarda geliştirilen uzun cam elyaf takviyeli plastikler, büzülme kontrolünde avantajlar sunar ve hem uzunlamasına hem de enine yönlerde düşük ve tutarlı büzülme oranları sergiler.

2. Ininorganik Dolgu Dolgusu:

   İnorganik dolgu maddeleri, talk, kalsiyum karbonat, baryum sülfat, mika tozu, wollastonit ve montmorillonit vb. İçerir. Dolgu tipi, şekil, parçacık boyutu ve yüzey işlem seviyesi, reçinenin büzülme hızını değiştirmedeki etkinliğini etkiler.

    (1) Dolgu şekli: Farklı şekillerde dolgu maddeleri, büzülme azaltmayı farklı şekilde etkiler, etkinlik sırası: Flake> iğne benzeri> granüler> küresel. Örneğin, lapa montmorillonit ve mika kompozit büzülmeyi önemli ölçüde azaltır.

    (2) Dolgu Parçacık Boyutu: Aynı dolgu için, daha küçük parçacık boyutlarının büzülmeyi azaltmada daha büyük bir etkisi vardır. Örneğin, talk ile dolu PP'de (% 20 Talc +% 8 POE), talk parçacık boyutu 1250 ağdan 5000 ağdan arttıkça büzülme oranı% 1.05'ten% 0.8'e düşer.

    (3) Dolgu Tedavisi: Dolganın yüzey işlemi büzülme azaltıcı etkisini arttırır. Örneğin,% 10 talk ile doldurulmuş ABS, talk alüminat kuplaj maddesi ile muamele edildiğinde% 0.48'den% 0.42'ye büzülme azalması gösterir.

    (4) Dolgu yükleme: Aynı dolgu için, daha yüksek yükleme büzülme hızında daha fazla azalmaya neden olur.

3. kristalliği azaltmak:

    (1) Kristalizasyon azaltıcı ajanların eklenmesi: Yaygın olarak kullanılan, moleküler düzenliliği bozan ve eriyik durumunda moleküler hareketi engelleyen küçük molekül bileşikleridir, böylece kristalliği azaltır.

    (2) Diğer reçineler eklemek: PP'ye az miktarda LDPE veya HDPE'yi harmanlamak, işleme sırasında kristalleşmesini bozabilir. PS, ABS, PMMA veya PC gibi kristal olmayan reçineler de eklenebilir.

4. elastomerleri eklemek:

   Poe, EPDM ve SBS gibi elastomerler eklenebilir. Elastomer içeriği%5'in altında olduğunda, PP büzülmesini azaltma üzerindeki etkileri benzerdir. % 5 içeriğin üzerinde, etkinlik türe göre farklılık gösterir, büzülme azaltma sırası: Poe> EPDM> SBS (PP üzerindeki sertleştirme etkileriyle tutarlı). PP'de inorganik dolgu maddelerini ve elastomerleri birleştirmek daha iyi büzülme azalması sağlar.

5. Kimyasal aşılama modifikasyonu:

   PP'nin greft modifikasyonu kristalliğini azaltabilir, böylece daha düşük bir büzülme oranı elde edebilir.
